Johnson Pump内啮合齿轮泵TopGear 系列

齿轮泵被广泛应用于各类制造业，它既可输送稀的也可输送稠的液体--从巧克力到柴油燃料。TopGear泵的设计坚固耐用，间隙可大可小，结合独特的齿轮轮齿形状，以及电加热系统和内装式安全阀等的多个可选件。有的液体是易爆的，有的液体具有毒性。有的可以自流，有的黏度极高。Johnson Pump具备满足这些不同需求的经验和知识。我们与客户一起，选择最合适的材料和最恰当的密封形式使泵在各种应用场合中使用效果与寿命达到最佳。
应用范围较广的Johnson Pump中TopGear产品可以分为以下三个系列：
TG L-系列：低黏度-高效
TG G-系列：一般用途
TG H-系列：高要求的应用场合
TG MAG系列：适合低高黏度腐蚀的，有毒的各种液体

工作原理

当转子和惰轮未啮合时液体从密封的空穴被输送转子和惰轮啮合，液体
会产生负压，液体会进入到出口端。被推送到出料管线。
新产生的空穴中。泵壳和月牙卡铁之间的壁
形成一个密封系统，将吸
入口和排出口分开。

特性与优点
■ 简洁紧密的结构设计，便于安装
■ 转子/齿轮形状最优化，容积效率高
■ 可以双向输送
■ 超强的自吸能力
■ 转子是用一根钢条进行机加工而成，内构件经过硬化处理，使用寿命根更长
■ 真正的前拉式和后拉式结构，易于维护检修，减少停机时间
■ 端口位于中心线以上和大口径接口，降低入口要求，减少气蚀的风险
■ 轴向转子锁定系统及可调节的间隙使效率达到最大化
■ 密封区返回到入口处的压力释放通道延长了密封寿命
■ 多种配置可供选择

典型应用
■ 石油化工：纯的或者填充沥青，柴油，原油，润滑油
■ 化学品：硅酸钠，酸，塑料，混合化学品，异氰酸盐
■ 纸浆及浆液，肥皂，灰汁，黑液，高岭土，石灰，乳胶，泥浆
■ 油漆和墨水
■ 食品：巧克力，可可油脂，辅料，糖，植物油脂和油，糖浆，动物食品
■ 树脂和粘性物

技术参数

泵型	TG L	TG G			TG H
泵型	TG L	TG GS	TG GP	TG GM	TG H
泵壳材质	铸铁或不锈钢	铸铁			不锈钢/铸钢/球墨铸铁
惰轮和转子	钢	铁/不锈钢			不锈钢/球墨铸铁
最大流量 (m3/h)	8	80	130	250	130
最大压差 (bar)	30	10	16	16	16
最高温度 (℃)	250	200	300	300	300
最大粘度 (mPas)	60000	5000	80000	80000	80000
密封形式	机械密封、填料密封和带冲洗的双唇封	单端面机械密封(DIN24960)	不带冲洗环的填料密封	带冲洗环的填料密封，各种规格的单/双端面机封，盒式密封及其它特殊要求	填料密封，各种规格单/双端面机封(根据EN12756)，唇形密封和盒式密封及特殊要求

注：以上参数仅为标准操作状态下的值，具体选型要根据操作介质的特性而有所调整。详细资料请咨询上海熠智流体控制设备有限公司。

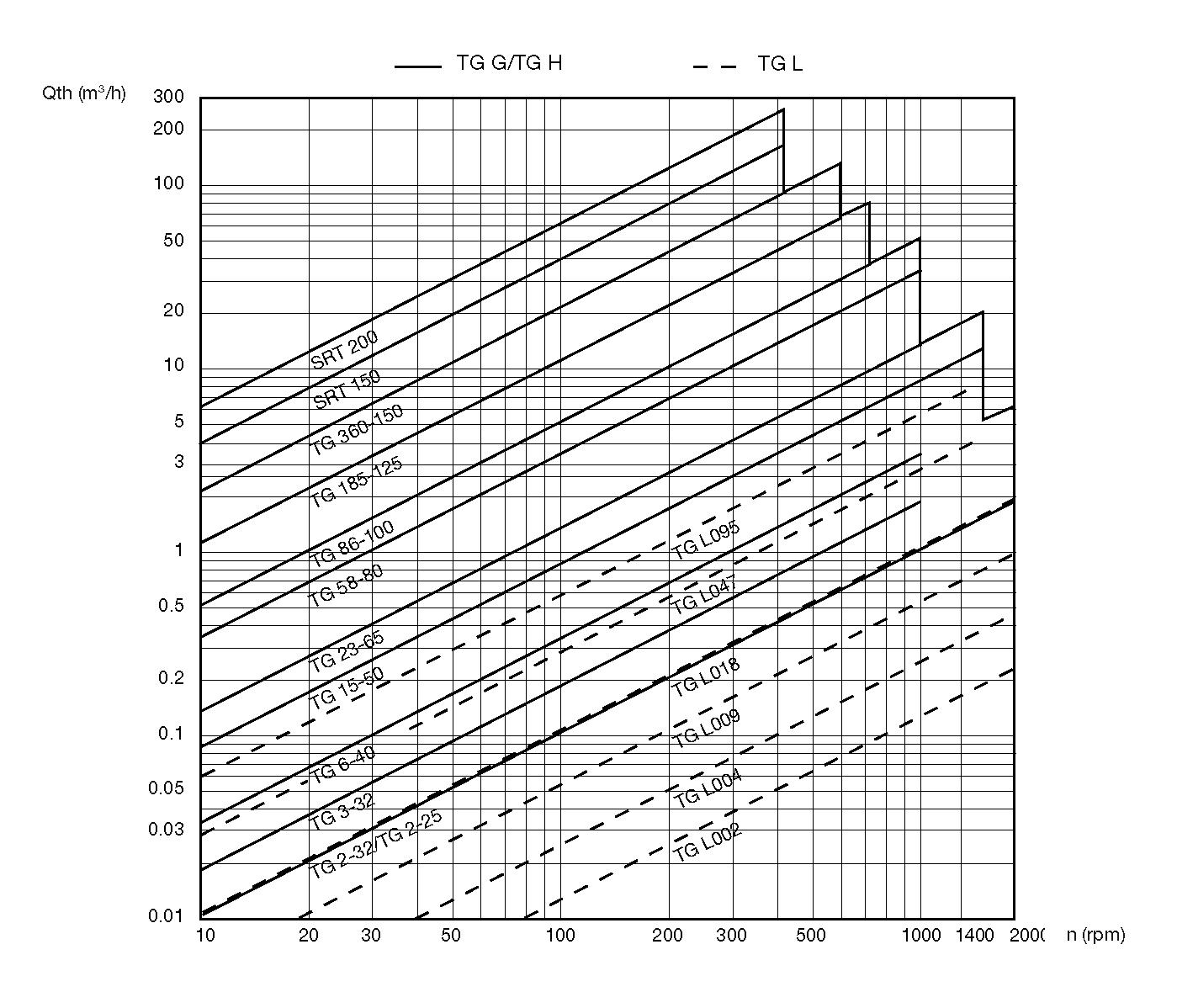

性能曲线
