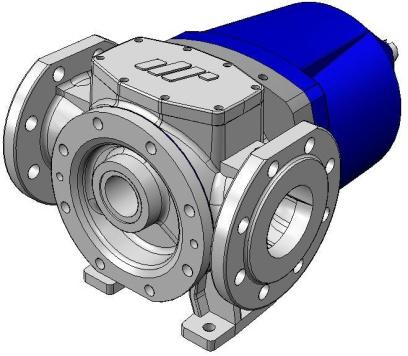

TG MAG 系列磁力齿轮泵

TG MAG是一系列为各种应用设计生产的磁力驱动的内齿轮泵，适合低到高黏度，腐蚀的，有毒的各种液体。磁力泵由泵

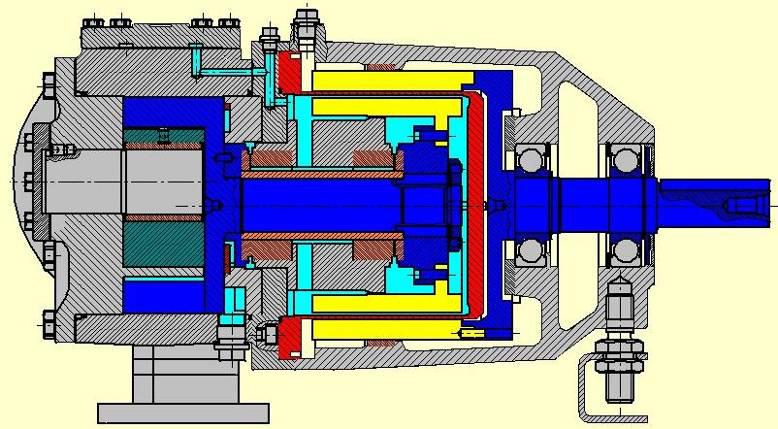

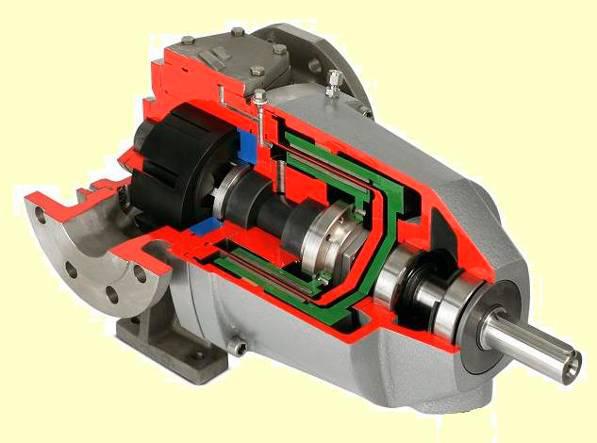

体、磁力驱动器、电机三部分组成。磁力驱动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决泄漏的安全隐患。

特性与优点
■ 磁力驱动，零泄漏
■ 超强的自吸能力

■ 真正的前拉式和后拉式的结构，易于维护检修，减少停机时间

■ 端口位于中心线以上和大口径接口，降低入口要求，减少气蚀的风险
■ 内磁缸与隔离罩之间的大间隙可以保证输送高粘度介质时的磨擦损失降到最低，并且保证低的热量生成及长久可靠的运行
■ 碳化硅的轴套可以确保输送低粘度的液体从而保证内件的低磨损
■ 泵体的尺寸及备件与TG GM和TG H系列泵是可互换性的
■ 拥有多种配置可供选择

参数与可选配置

■ 最大流量：80m3/h

■ 最大压差：16bar

■ 最高温度：260℃

■ 材质：

泵体：铸铁或不锈钢

　隔离罩：哈氏合金C4
　轴套：碳化硅或碳

磁转子：SmCo----耐腐蚀，耐高温260℃

NdFeB----高扭矩，耐温120℃

■ 可选配保温夹套和内置安全阀
■ 可选配温度传感器，压力传感器

技术参数

泵型	接口尺寸(mm)	最大流量(m3/h)	最大压力(bar)	最大转速(rpm)
TG MAG 15-50	50	13	16	1500
TG MAG 23-65	65	20	16	1500
TG MAG 58-80	80	35	16	1050
TG MAG 86-100	100	50	16	960
TG MAG 185-125	125	80	16	750

注：以上性能参数仅为标准操作状态下的理论值，具体造型要根据操作介质的特性而有所调整。详细资料请咨询上海熠智流体控制设备有限公司。

典型应用
■ 所有易燃、易结晶的液体
■ 所有腐蚀性、有毒的液体
■ 苯酚、溶剂、异氰酸盐、氢氧化钠、环氧树脂、油漆、胶水、墨水
■ 燃料添加剂、苛性液、糖、油品、沥表、醇类
